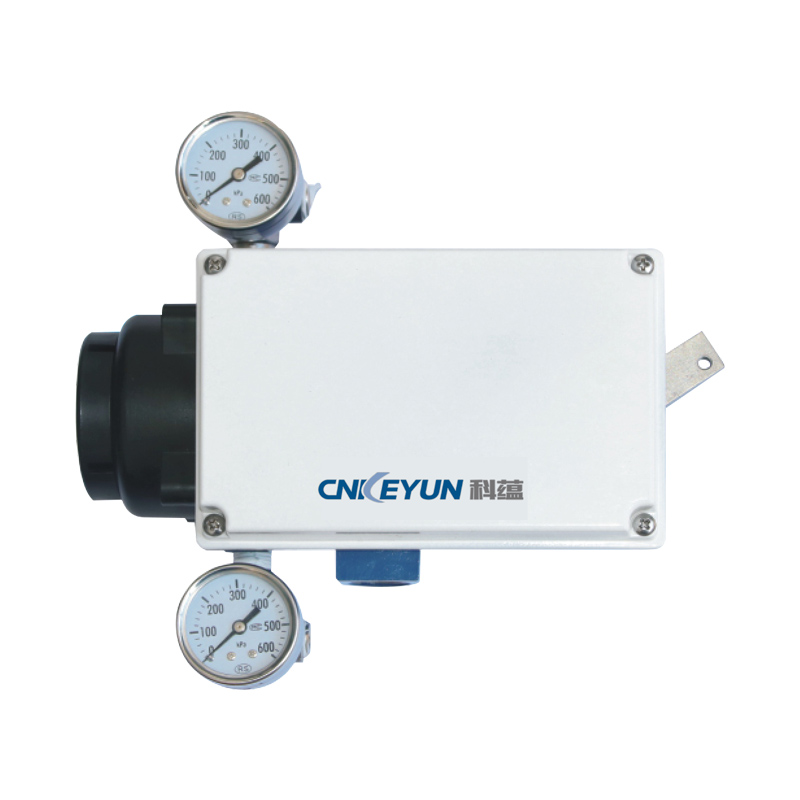

KY100/101系列智能阀门定位器

产品描述

产品概述

KY100/101系列智能阀门定位器，是以微处理器控制机构为核心，实现调节阀控制的智能化产品。

它除了完成将调节器输出的电流信号（4-20mA）转换成驱动气动调节阀的气信号的主要功能外，还具有自动修正工作时阀杆摩擦阀芯不平衡力，以提高调节阀工作精度，保证调节阀按照调节器的输出信号实现正确定位等优点。

1、智能化
a.对阀门介质波动、阀杆摩擦、阀座磨损可做出判断分析、优化阀门运行。

b.通过手操器通讯设置，即可实现等百分比、线性、快开及自定义输出特性变换(选配功能)。

c.能实现自整定、行程校正，如调节阀特性检测、零位和满度的调整。

2、高可靠性，长寿命

a.反馈部件采用无接触式高精度传感器，延长使用寿命。
b.采用高精度、低温漂的模数转换器。
c.可动件少。

3、调试简捷:
“一键通”调试方式。

4、在单作用基础上只须增加一附件，即可成为双作用定位器。
5、自动识别和适应正/反作用，无须更换零部件。

技术参数

系列	KY100/101
供气压力	0.14~0.7MPa
输入信号	4-20mA DC 调整范围:4-12、12-20mADC
驱动能力	10V 20mA
输出信号	标准4~20mADC(阀位反馈)
负载能力	24VDC 75Ω
作用方式	正/反作用
输出特性	线性、等百分比、快开、自定义曲线
线性度	±1% FS
死区	自适应
定位器有效转角	±5°~±30°
气源接口	Rc1/4，可按要求加工成NPT1/4
电气接口	G1/2(可按要求加工成M20x1.5或NPT1/2)
耗气量	4NL/min(供气压力为0.14MPa) 5NL/min(供气压力为0.28MPa) 6NL/min(供气压力为0.5MPa) 10NL/min(供气压力为0.4MPa用于双作用定位器)
最大输出流量	110NL/min(供气压力为0.14MPa) 260NL/min(供气压力为0.4MPa)
环境温度	-20℃-+60℃
环境湿度	≤90%RH
抗振性	<2g(5~400Hz)
外壳材料	铝合金
防爆标志	本安型:Exia ll CT4 Ga
工作行程范围	标准12~100mm(可按要求加工)

尺寸图/接线图

安装及接线
1.1安装反馈杆

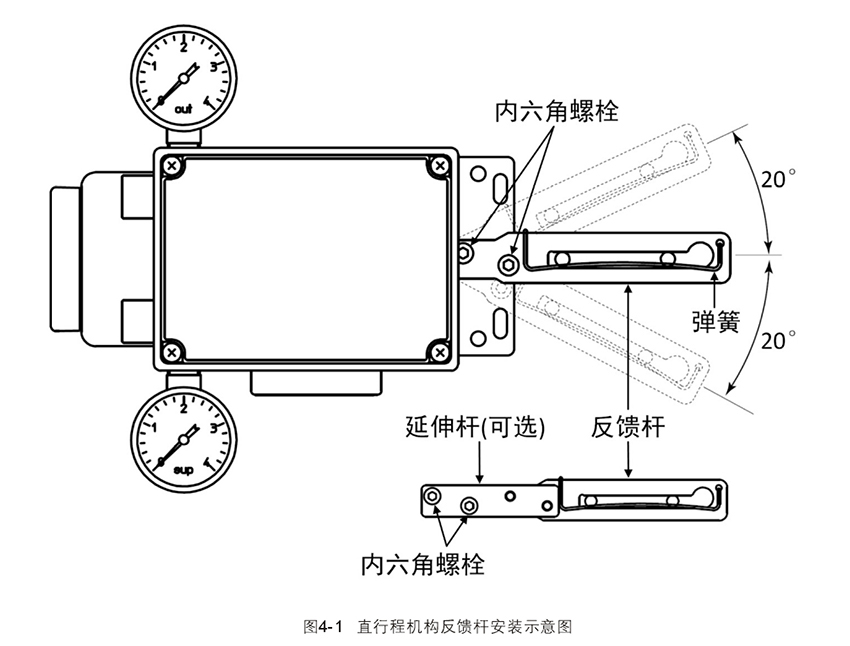

直行程机构
1.使用厂商提供的两颗内六角螺栓组装KY100/101和反馈杆。
2.直行程机构反馈杆实际使用时的旋转角度不能超过水平方向±20°，如果超过请使用延伸杆。

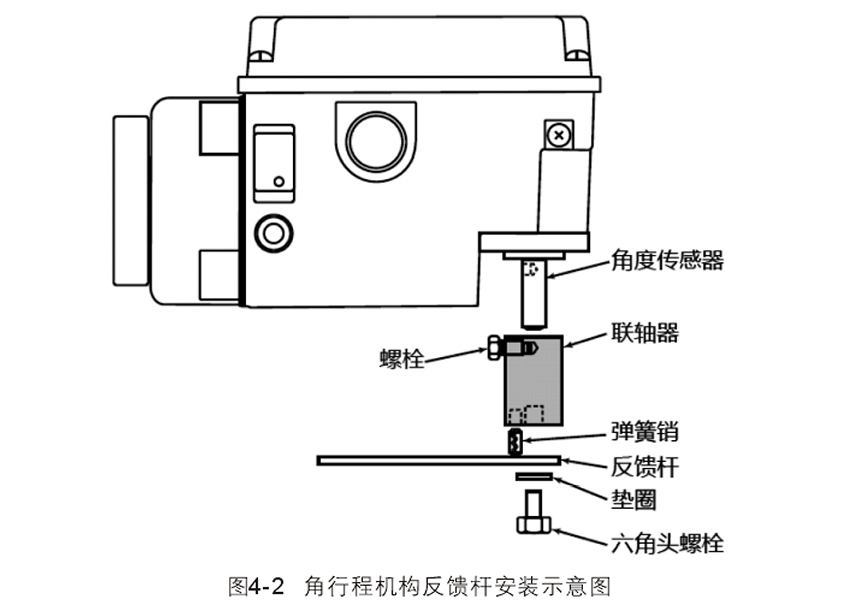

1.将联轴器固定在角度传感器上并用螺栓固定。
2.将弹簧销插入联轴器的孔中。
3.安装反馈杆，使得弹簧销尖端装入反馈杆小孔中，与弹簧销尖端结合。
4.使用六角头螺栓和垫圈固定反馈杆。

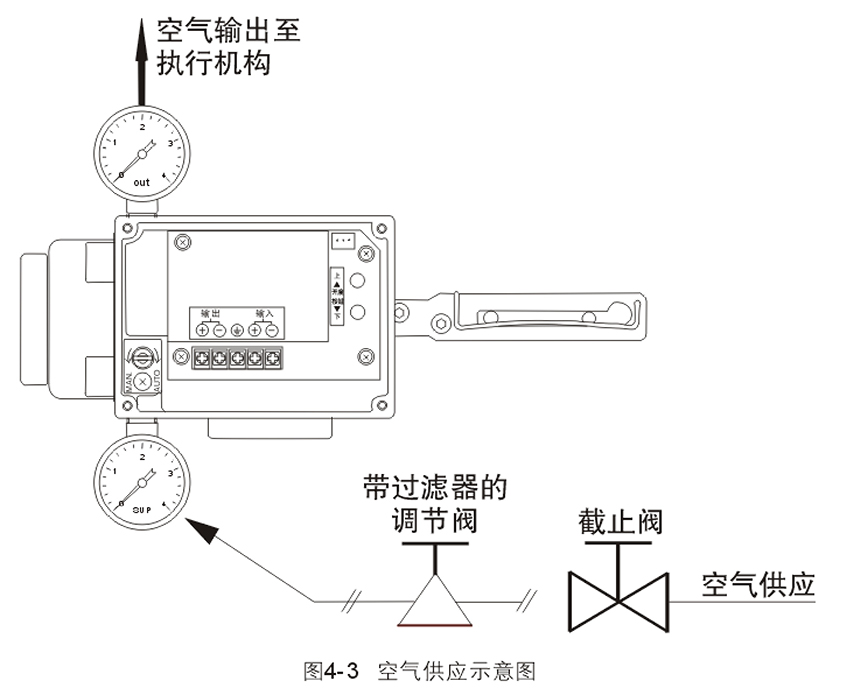

1.2空气供应

气源不得含有异物(水分、油或灰尘)，凝露点至少比环境温度低10℃。
气源进入KY100/101进气口之前必须安装截止阀、调节阀和3μm以上的过滤器，安装位置尽可能靠近KY100/101。
